ZQD型减速机

一、产品简介

ZQD型减速机(又称ZQ型大速比减速机)，是在ZQ型减速机的基础上增加一级高速级成为三级减速机，扩大了减速机的传动比。

二、产品型式

 （1）结构型式  ZQD型减速机是在尽量不改变ZQ型减速机的输入输出轴的位置和安装尺寸的前提下，增加一级传动，它共有ZQD350+100、ZQD400+100、ZQD500+150、ZQD650+150、ZQD850+250和ZQDl000+250六种规格。

ZQD型减速机型式图

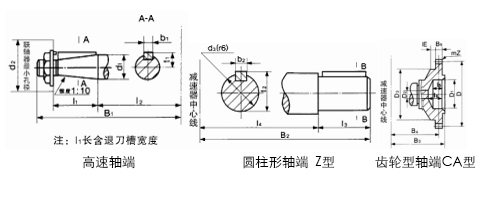

轴端形式  ZQD型减速机轴端尺寸图

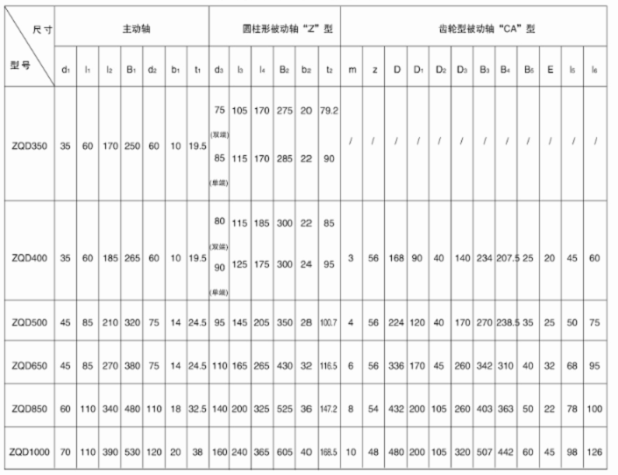

ZQD型减速机的轴端尺寸表 mm

三、产品型号

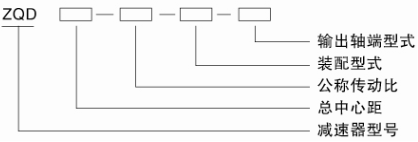

标记示：ZQD型减速机名义中心距1000cm，公称传动比为250(实际传动比为243.86)、第Ⅱ种装配形式为圆柱形，输出轴端为圆柱形，标记为：减速机ZQDl000-250-ⅡZ。

四、主要技术参数

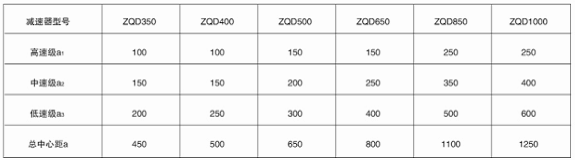

中心距  ZQD型减速机的名义中心距为中、低速级中心距之和；

传动比

五、详细说明

ZQD型减速机主要用于起重机各有关机构，也可用于运输、冶金、矿山，化工及轻工等机械设备的传动中。 ZQD型减速机（又称ZQ型大速比减速机），是在ZQ型减速机的基础上(即不改变减速机的输入、输出轴的位置和安装尺寸），再增加一级高速级成为三级传动减速机，增加的高速级在上方，扩大了减速成机的传动比。

ZQD型减速机使用条件：

1）高速轴转速不超过1500r/min，

2）齿轮圆周速度不大于12m/s，

3）工作环境为-40℃—＋40℃，

4）效率不低于0.94，可正反转运行。
